얇은 벽 베어링 로봇 베어링 KF090XPO

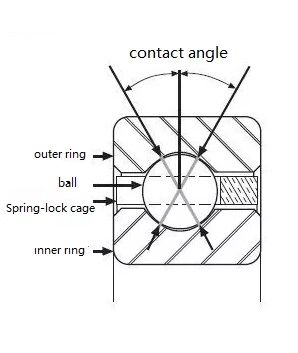

박형 4점 접촉 볼 베어링
4점 접촉 볼 베어링은 반경 방향, 축 방향 및 두 번째 질량을 동시에 수용할 수 있습니다. 하나의 베어링 시퀀스는 보어 직경이 증가함에 따라 규칙적으로 유지되는 단일 이동 영역을 전적으로 기반으로 하여 엄청난 영역과 무게를 절감합니다. 베어링은 미터법 또는 인치 중요한 치수에 유용합니다. 레이아웃과 컬렉션에 따라 베어링에 내화학성과 내식성을 부여할 수 있습니다.
방사형, 축형 및 두 번째 질량을 동시에 수용
두 개의 앵귤러 콘택트 볼 베어링보다 훨씬 적은 축 방향 하우스가 필요합니다.
얇은 이동 섹션
경량
낮은 마찰
높은 강성
높은 보행 정확도
제품 세부 정보
베어링 KF090XPO얇은 단면 4점 접촉 볼 베어링
고강성, 제로 클리어런스 등 고객의 요구에 따라 다양한 내부 예압 및 클리어런스를 제공합니다.
이는 내부 링 궤도와 외부 링 궤도 사이의 간격보다 더 큰 볼 베어링을 사용하여 달성할 수 있습니다.
물론, 외부 하중이 없더라도 볼과 궤도는 일정한 탄성 변형을 갖습니다.
치수
228.6mm |
보어 직경 |
|
266.7mm |
외경 |
|
19.05mm |
방사형 단면 |
|
19.05mm |
너비 |
|
≒242.697mm |
어깨 직경 내륜 |
|
≒252.603mm |
숄더 직경 외륜 |
|
9.525mm |
볼 직경 |
|
2.032mm |
샤프트 또는 하우징 필렛의 최대 반경 |
계산 데이터
| 동정격하중, Kaydon, 레이디얼 방향 | CK |
30.9kN
|
|---|---|---|
| 기본정정격하중, 레이디얼 방향 | C0 |
48.9kN
|
| 기본정정격하중, 축방향 | C0a |
122kN
|
| 기본동정격하중, 모멘트 | 센티미터 |
2.871kN·m
|
| 기본정정격하중, 모멘트 | C0M |
6.061kN·m
|
대량의
| 매스 베어링 |
1.77kg
|
| 주식정보 | |
| KF040AR0 | KF075CP0 |
| KF040CP0 | KF075XP0 |
| KF040XP0 | KF080AR0 |
| KF042CP0 | KF080CP0 |
| KF042XP0 | KF080XP0 |
| KF045AR0 | KF090AR0 |
| KF045CP0 | KF090CP0 |
| KF045XP0 | KF090XP0 |
| KF047AR0 | KF100AR0 |
| KF047CP0 | KF100CP0 |
| KF047XP0 | KF100XP0 |
| KF050AR0 | KF110AR0 |
| KF050CP0 | KF110CP0 |
| KF050XP0 | KF110XP0 |
| KF055AR0 | KF120AR0 |
| KF055CP0 | KF120CP0 |
| KF055XP0 | KF120XP0 |
| KF060AR0 | KF140AR0 |
| KF060CP0 | KF140CP0 |
| KF060XP0 | KF140XP0 |
| KF065AR0 | KF160AR0 |
| KF065CP0 | KF160CP0 |
| KF065XP0 | KF160XP0 |
| KF070AR0 | KF180XP0 |
| KF070CP0 | KF200AR0 |
| KF070XP0 | KF200XP0 |
| KF075AR0 | KF250XP0 |
